プロダクトのコンフィグレーション

概要

Next Design では、プロダクトライン開発の対象プロダクトを定義し、プロダクトごとに有効なフィーチャを選択することで、プロダクトごとの可変性を決定できます。 この一連の作業を コンフィグレーション と呼びます。

以下では、プロダクトライン開発の対象プロダクトをコンフィグレーションする手順について、次の順で説明します。

  • プロダクトを追加して対象プロダクトを構成する
  • プロダクトごとにフィーチャを選択する
  • フィーチャ選択状態の整合性をチェックする

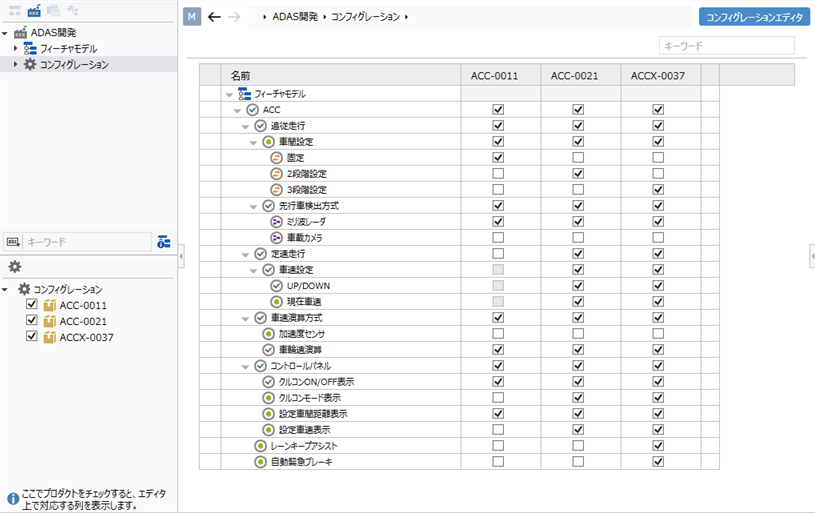

ゴールイメージ

プロダクトを構成する

コンフィグレーションエディタへ切り替える

プロダクトのコンフィグレーションを開始するためには、プロジェクト画面から次の手順で行います。

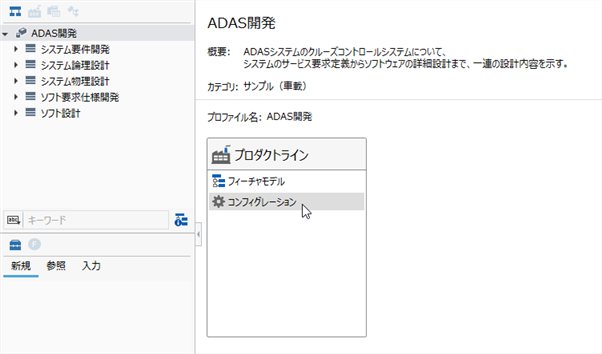

コンフィグレーションエディタへ切り替え

操作手順

  1. 次のいずれかの操作を行って、コンフィグレーションエディタに切り替えます。

    • プロジェクト画面のプロダクトラインに表示される [プロダクトライン] > [コンフィグレーション] をクリックします。
    • リボンから [プロダクトライン] > [ビュー] > [コンフィグレーションエディタ] をクリックします。
    • ナビゲーション上部のセレクタで [プロダクトラインナビゲータ] を選択し、プロダクトラインナビゲータでプロジェクト直下の [コンフィグレーション] を選択します。

プロダクトを追加する

プロダクトライン開発を開始した直後は、対象プロダクトが空の状態です。 プロダクトライン開発の対象プロダクトを追加するには、プロダクトラインナビゲータから次の手順で行います。

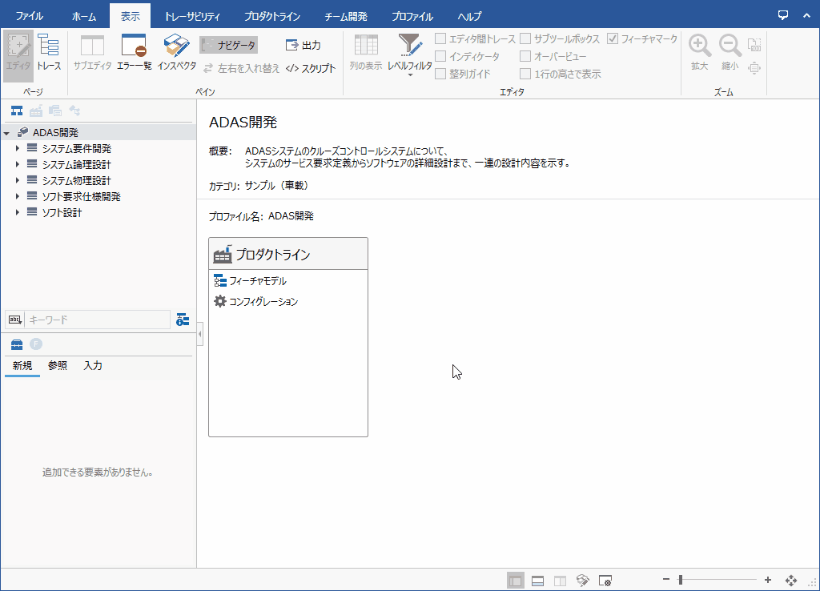

プロダクトを追加

操作手順

  1. プロダクトラインナビゲータで、[コンフィグレーション] のコンテキストメニューから [追加] > [プロダクト] をクリックすると、 [コンフィグレーション] の下に新しいプロダクトが追加され、コンフィグレーションエディタの右端に表示されます。
  2. プロダクトの順序を入れ替えるには、列タイトルをドラッグ&ドロップします。
  3. プロダクト名の変更方法については後続の手順で説明します。

プロダクトの詳細を編集する

プロダクトの名前や詳細を編集するには、次の手順で行います。

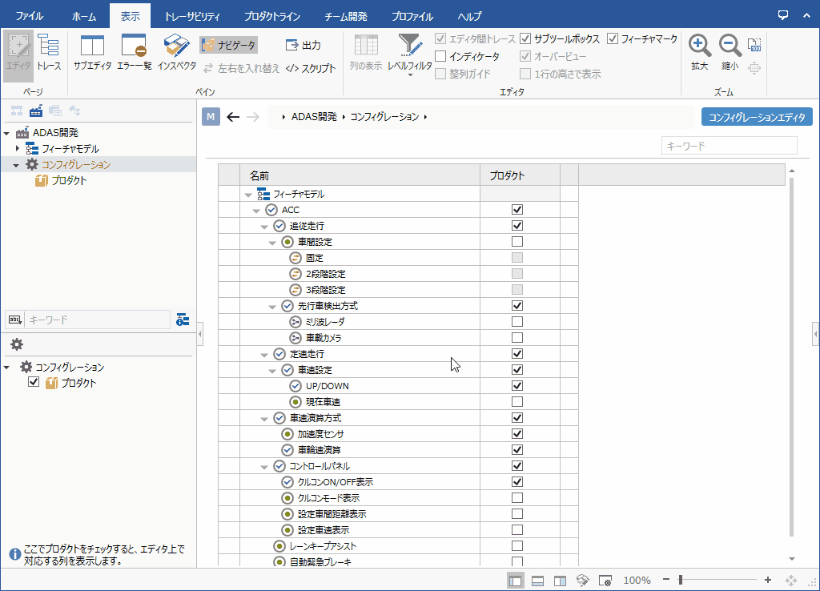

プロダクト詳細を編集

操作手順

  1. プロダクトラインナビゲータでプロダクトを選択します。
  2. プロダクトの詳細ビューを表示して編集します。

プロダクトを複製する

既存のプロダクトと同じコンフィグレーション設定を別のプロダクトとして複製するには、プロダクトラインナビゲータから次の手順で行います。

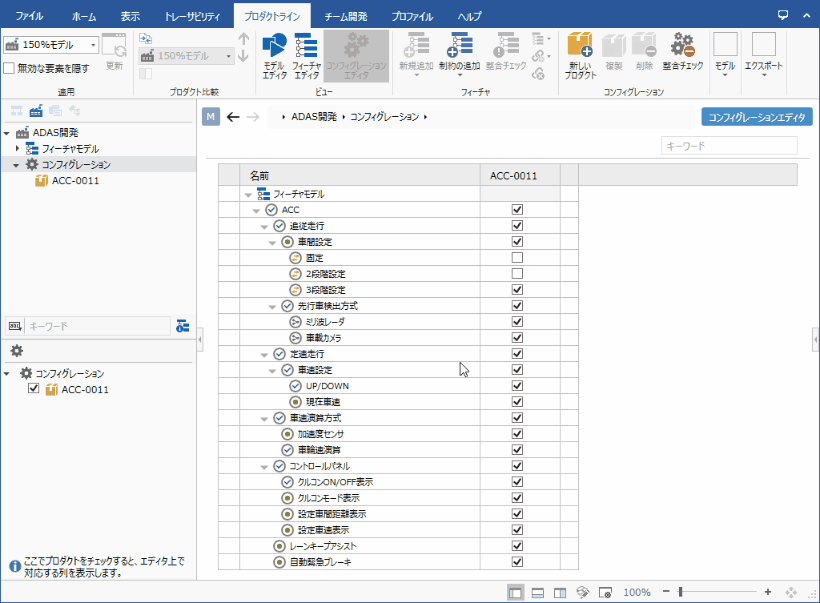

プロダクトを複製

操作手順

  1. プロダクトラインナビゲータで [コンフィグレーション] 直下のプロダクトの中から複製元の既存プロダクトを選択します。
  2. リボンから [プロダクトライン] > [コンフィグレーション] > [複製] をクリックすると、既存プロダクトの後に複製されたプロダクトが追加されます。
  3. リボンから [プロダクトライン] > [ビュー] > [コンフィグレーションエディタ] をクリックしてコンフィグレーションエディタに戻ると、その右端に複製されたプロダクトが表示されます。
  4. 複製されたプロダクトの名前などは、前述の「プロダクトの詳細を編集する」に従って編集します。

プロダクトを削除する

既存のプロダクトを削除するには、プロダクトラインナビゲータから次の手順で行います。

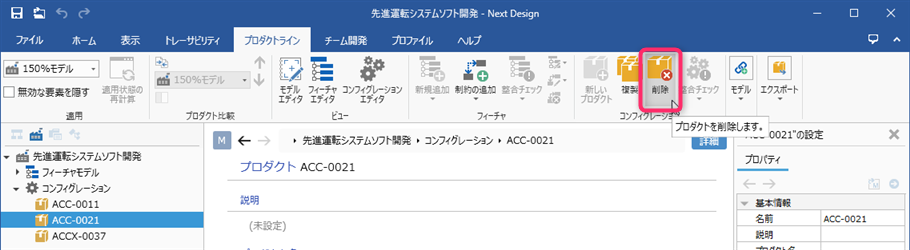

プロダクトを削除

操作手順

  1. プロダクトラインナビゲータで [コンフィグレーション] 直下のプロダクトの中から削除するプロダクトを選択します。
  2. 次のいずれかの操作を行うと、そのプロダクトが削除されます。
    • リボンの [プロダクトライン] > [コンフィグレーション] > [削除] をクリックします。
    • コンテキストメニューから [削除] をクリックします。

プロダクトごとにフィーチャを選択する

フィーチャを選択する

プロダクトごとに有効なフィーチャを選択するには、次の手順で行います。

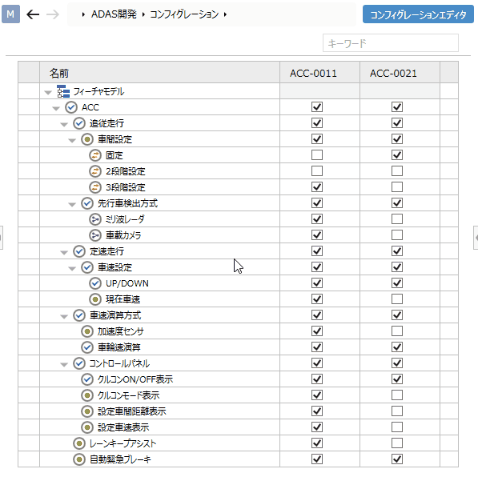

フィーチャを選択

操作手順

  1. プロダクトラインナビゲータでプロジェクト直下の [コンフィグレーション] を選択して、コンフィグレーションエディタに切り替えます。
  2. プロダクトのフィーチャごとに有効なものをチェックして選択します。

Note

  • プロダクトの初期状態では、次のフィーチャが選択状態となっています。
    • 必須フィーチャ
    • プロパティ [初期選択状態とするか] がチェック状態のフィーチャ

リファレンス

  • フィーチャのプロパティ [初期選択状態とするか] の確認と変更については、次の記述を参照してください。

プロダクトライン開発 > フィーチャモデルの定義 > フィーチャモデルの構造を定義する > フィーチャの初期選択状態を設定する

注意事項

  • 親フィーチャの選択状態を外して再度選択状態にすると、子孫フィーチャの選択状態は初期状態にリセットされます。
  • 親フィーチャを選択状態にしたときは、子孫フィーチャの選択状態も見直してください。
  • なお、必須フィーチャであっても選択状態を変更できるためご注意ください。

表示するプロダクトを絞り込む

コンフィグレーションエディタに表示するプロダクトを一部のみに絞るには、次の手順で行います。

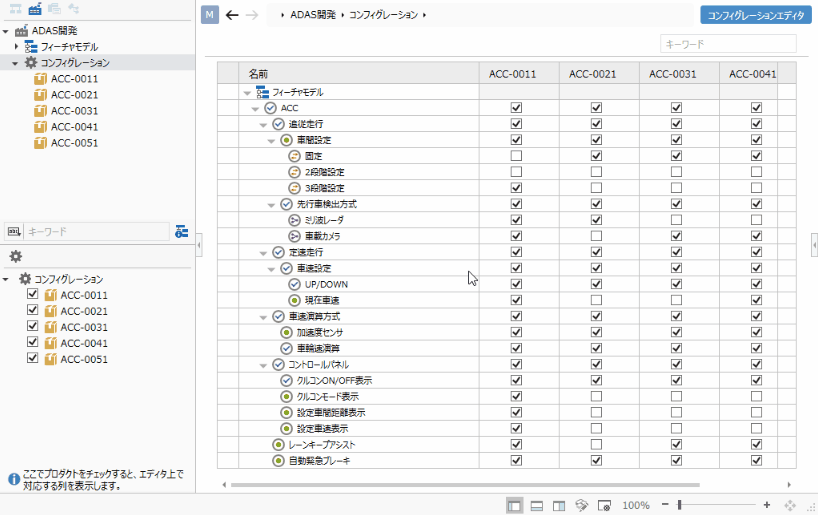

表示プロダクトを絞り込む

操作手順

  1. 次のいずれかの方法で、一部のプロダクトを非表示にします。

    • プロダクトの列タイトルを右クリックし、コンテキストメニューから [この列を非表示] コマンドを実行します。
    • プロダクトラインナビゲータの下にある [プロダクトセレクタ] で非表示にするプロダクトのチェックを外します。
  2. 非表示にしたプロダクトを再表示するには、[プロダクトセレクタ] で再表示するプロダクトをチェックします。

プロダクトの列を左側に固定して常に表示するようにするには、次の手順で行います。

操作手順

  1. 常に表示したいプロダクトが左側に並ぶように、プロダクトの列タイトルをドラッグ&ドロップして順序を変更します。
  2. プロダクトの列タイトルを右クリックし、コンテキストメニューから [この列まで固定] コマンドを実行します。
  3. 列の固定を解除するには、名前の列タイトルを右クリックし、コンテキストメニューから [この列まで固定] コマンドを実行します。

フィーチャ選択状態の整合性を確認する

整合性をチェックする

フィーチャ選択状態の整合性をチェックするには、次の手順で行います。

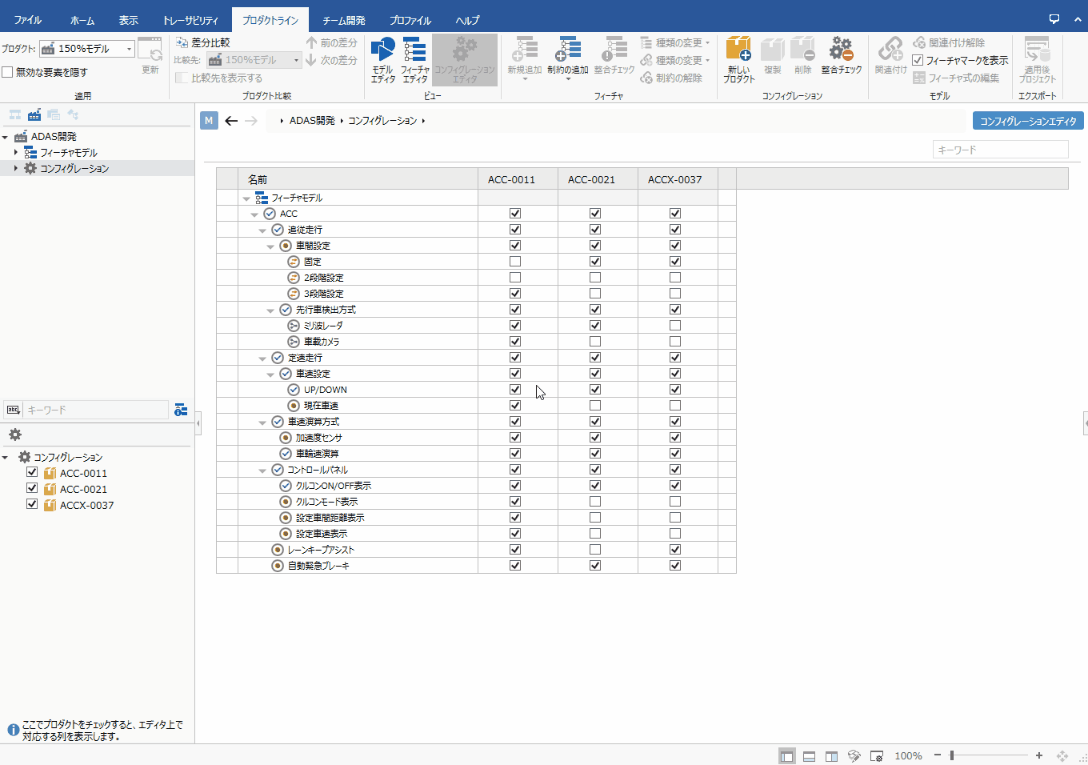

フィーチャ選択状態を整合チェック

操作手順

  1. リボンの [表示] > [ペイン] > [エラー一覧] をクリックしてエラー一覧を表示します。
  2. リボンの [プロダクトライン] > [コンフィグレーション] > [整合チェック] をクリックします。
  3. エラーがあればエラー一覧に表示され、コンフィグレーションエディタ上にも表示されます。
  4. エラーメッセージを参考にフィーチャ選択状態を修正します。
  5. 修正後に、再度、整合チェックを行ってエラーが解消していることを確認します。

エラー表示をキャンセルする

エラー表示をキャンセルするには、次の手順で行います。

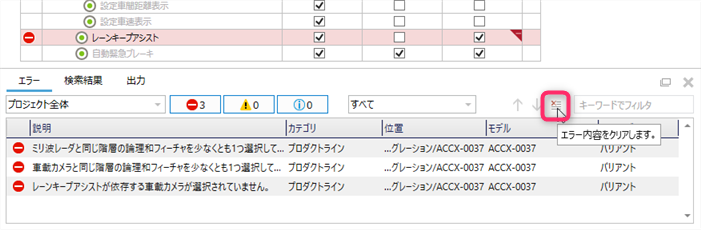

エラー内容をクリア

操作手順

  1. 次のいずれかの操作を行います。
    • リボンから [プロダクトライン] > [コンフィグレーション] > [整合チェック] 下部の [▼] をクリックし、[エラークリア] をクリックします。
    • エラー一覧のツールバーにある [エラー内容をクリア] ボタンをクリックします。
